CNC mechabox V2 DSG, TSG (8mm), QSC

Čo je DSG mechabox?

Pri inštalácii DSG a TSG systému do štandardného mechaboxu sa často používajú silnejšie pružiny (M150 a viac), aby sa kompenzovalo chýbajúce množstvo vzduchu v systéme a na zabezpečenie správneho cyklovania mechaboxu. Avšak kvôli silným pružinám a krátkemu chodu piestu sú koľajnice na vedenie piestu pod veľkým zaťažením od piestu, ktorý sa o ne líbi vplyvom silnej pružiny, a to po dĺžke iba zhruba 6–39 mm, z celej ich použiteľnej dĺžky, ktorá je cca 6–67 mm. A to ešte s opakovacím cyklom častokrát viac ako 30x za sekundu. Takto zaťažené koľajnice sa potom majú tendencie lámať, alebo sa časom vybrúsia.

RetroArms DSG mechabox tento problém rieši skrátením valca a jeho uloženie o 20 mm, čím sa nahradí nevyužitá dĺžka valca užitočnou dĺžkou koľajníc. Takto piest cykluje na koľajnici dĺžkou cca 26–59 mm, čo je oproti štandardným mechaboxom výrazné zlepšenie.

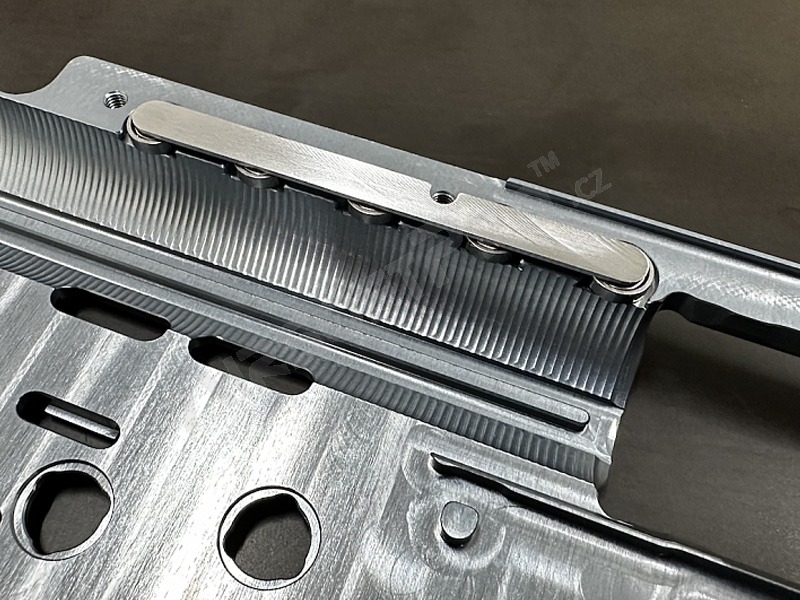

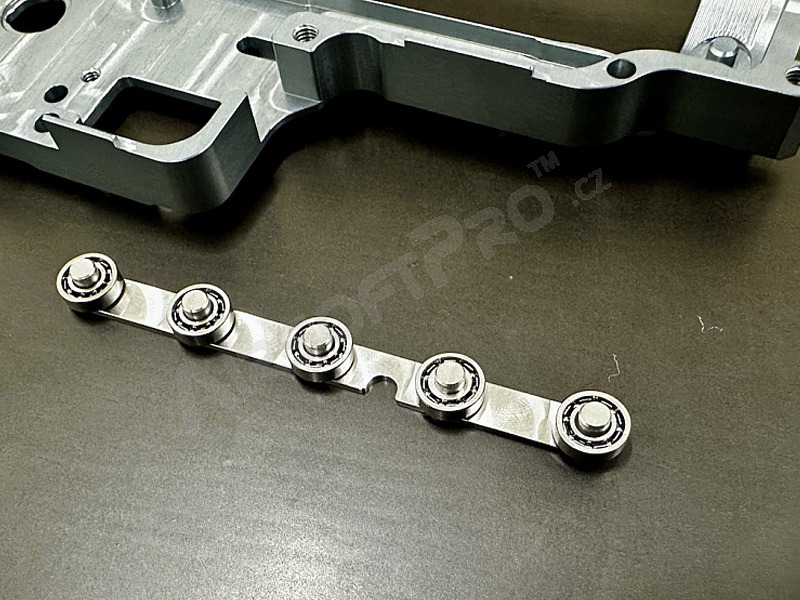

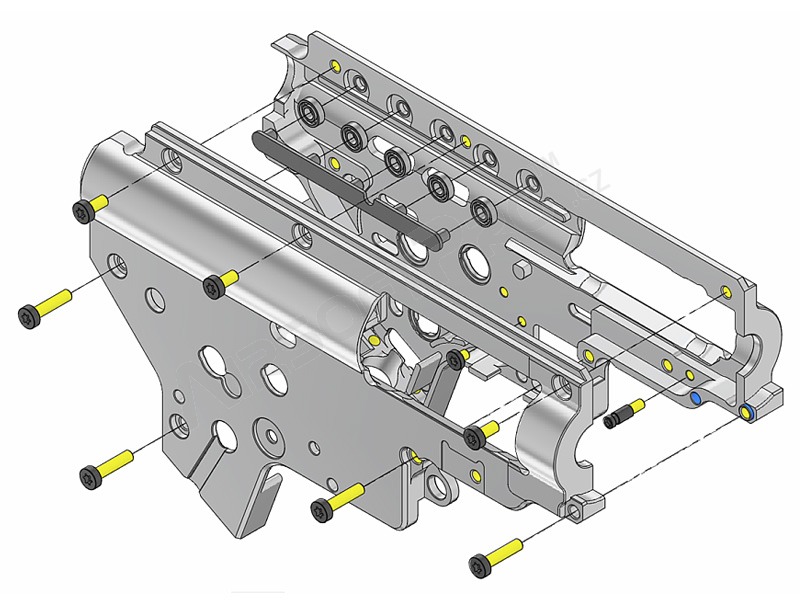

Mimo to šli v RetroArms ešte trochu ďalej a mechabox osadili v hornej časti 5 guličkovými ložiskami, pre umožnenie väčších vôlí v systéme a lepšie vedenie piestu. Tieto ložiská nefungujú hneď po zložení, ale až po pár stovkách výstrelov, kedy si komponenty v mechaboxe „sadnú“. Ložiská sú odladené na RetroArms piesty, použitie piestov iných výrobcov je síce možné, ale správne fungovanie ložísk nie sme schopní zaručiť.

DSG mechabox je optimalizovaný pre fungovanie s ETU jednotkami Gate Titan a Aster, JeffTron Leviathan a Scylla, Perun Hybrid a ďalšími podobnými, štandardné spúšťové kontakty a ETU vyžadujúce funkčný prerušovač streľby nie sú kompatibilné.

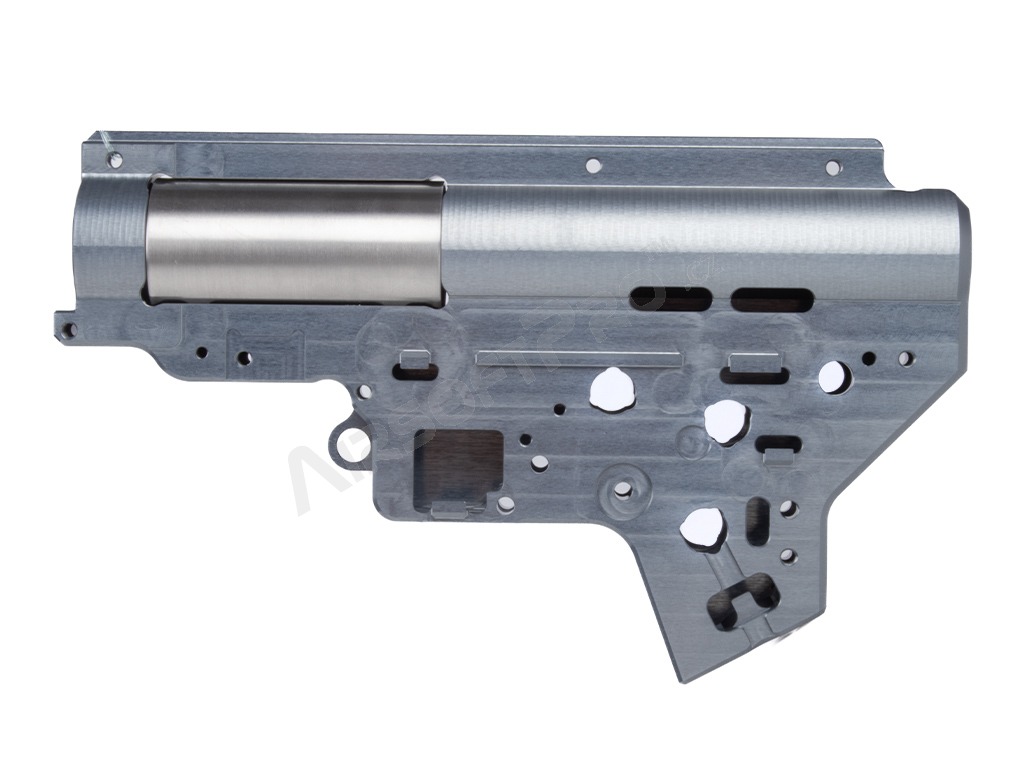

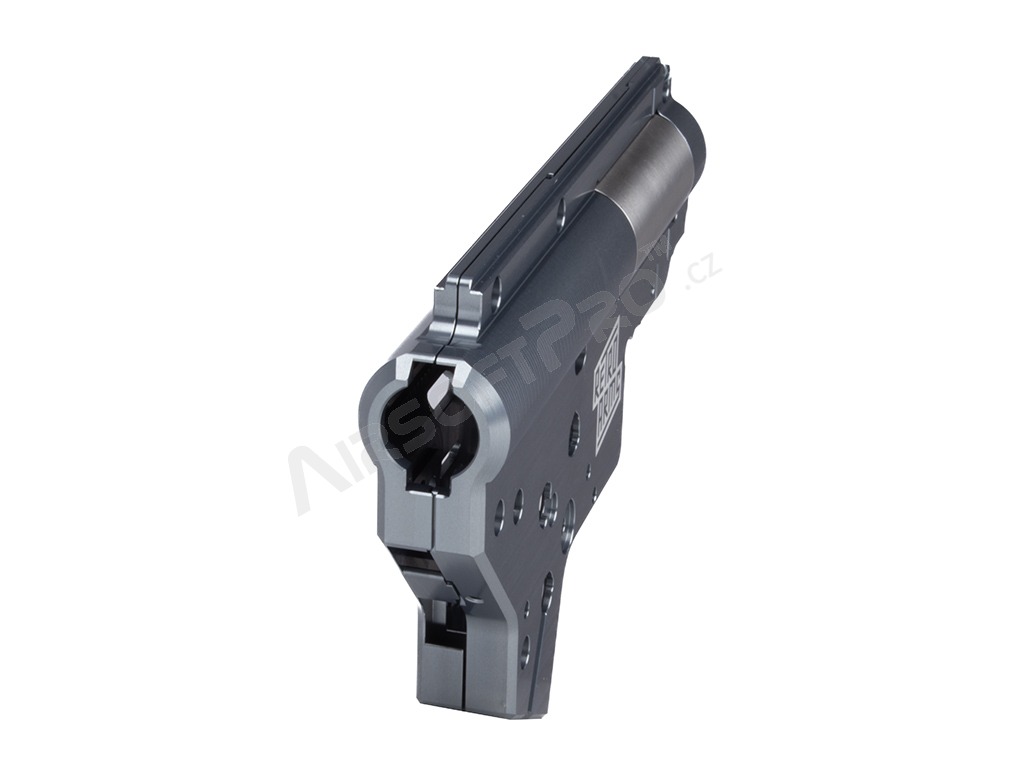

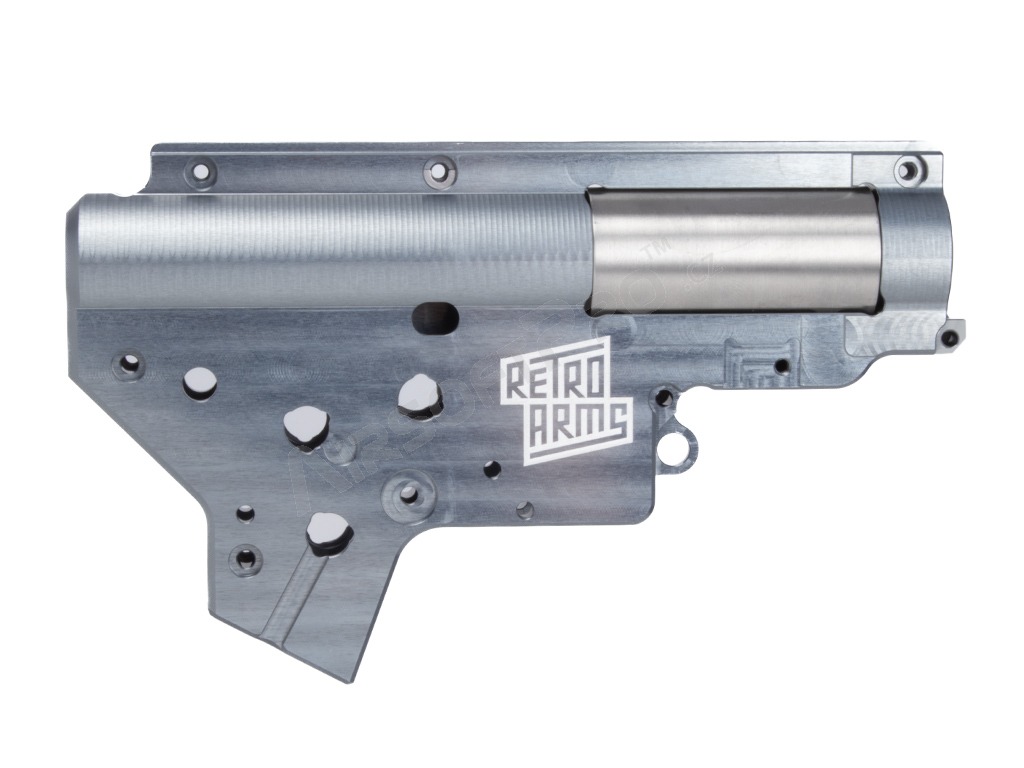

CNC mechabox V2 určený pre airsoftové zbrane typu AR15, M16, MP5 a ďalšie typy zbraní s mechaboxom V2. RetroArms mechaboxy sú vyrobené z bloku najpevnejšieho leteckého duralu EN AW 7075 T651, ktorý má vyššiu pevnosť v ťahu (590 MPa), než bežná konštrukčná oceľ (390 MPa). Vďaka použitému materiálu má mechabox niekoľkonásobne vyššiu životnosť ako bežný zinkolitový mechabox. Mechabox vyrábame na presných CNC obrábacích strojoch, priamo v RetroArms výrobni.

Číslo v zátvorke (8 mm) znamená priemer otvoru pre ložiská.

Mechabox má rýchlu výmenu pružiny QSC, vďaka ktorej je možné jednoduchým otočením imbus kľúča s tŕňom pružiny vytiahnuť pružinu von bez nutnosti zarábania mechaboxu. Pri tomto riešení je nutné zaistiť vodič pružiny skrutkou, u replík AR15 sa to robí utiahnutím skrutky pažby, u zbraní, ktoré majú napr. pažbu sklopnú, je nutné zaistiť vodič pružiny QSC skrutkou. Inak môže nastať situácia, kedy sa vplyvom krútenia pružiny tŕň vyosí a spôsobí zaseknutie mechaboxu s možným poškodením piestu, kolies, motora a mechaboxu samotného.

CNC mechabox je možné nainštalovať do airsoftových zbraní vyrobených v štandarde Tokyo Marui. To platí aj pre vnútorné diely. Pri inštalácii vnútorných dielov alebo samotného mechaboxu nikdy nepoužívajte hrubú silu. Pri doťahovaní skrutiek používajte uťahovací moment max 1,2 Nm, inak dôjde k strhnutiu závitov. Ak chcete mať istotu, že so skrutkami nebudú povoľovať použite povoliteľné lepidlo na závity, alebo farbu.

Pružiny akejkoľvek sily môžu byť použité, avšak odporúčame inštalovať pružiny M160 a silnejšie z dôvodu zaistenia správneho cyklovania mechaboxu.

Inštalácia vnútorných dielov do mechaboxu, rovnako tak ako mechaboxu do zbrane vyžaduje odborné znalosti, skúsenosti a zručnosť. Práve vďaka veľkému množstvu rôznych výrobcov airsoftových replík, ktorí od seba rôzne kopírujú a zaokrúhľujú rozmery komponentov v airsofte neexistujú žiadne normy (ako napríklad ISO, EN a pod.). Preto RetroArms mechabox môže byť plug-and-play do replík jedného výrobcu, ale problém nainštalovať do repliky výrobcu druhého. Snažili sme sa čo najviac priblížiť originálnym mechaboxom od Tokyo Marui, pri súčasnom vybavovaní mechaboxu drobnými vylepšeniami ako je napríklad jazýček pod motorovou osou na prichytenie vodičov, okienka na ľahšie podložkovanie kolies, červíky na stranách mechaboxu na vyladenie osi v tele.

Drobné veci pre vylepšenie QoL

• Všetky uloženie drobných pružiniek (spúšť, zarážka spúšte, západka spätného chodu, ramienko podávača) majú pre pružinku zárez pre minimalizáciu tendencie vystreliť von, najmä pri rozkladaní.
• AoE kontrolné okienko.
• Otvory pre ložiská majú priemer menší o 0,02 mm, aby sa ložisko po montáži nepretáčalo a nábehové hrany sú skosené, tým je uľahčená inštalácia. Tiež sú vybavené ANTIROT vreckami pre lepidlo/ANTIROT ložiská. Pre jednoduchšiu inštaláciu ložísk si môžete stiahnuť a vytlačiť RetroArms prípravok.
• Zväčšené drážky pre káble.
• Jazýček pre vodiče pod osou motora.
• Závity sú tvarované, oproti vyrezanému závitu majú vyššiu pevnosť.
• Poloviny mechaboxu sa centrujú vyfrézovanými výstupkami a drážkami po obvode.
• Otvor umožňujúci uvoľnenie západky spätného chodu.
• Ešte viac zosilnená časť okolo hlavy valca.

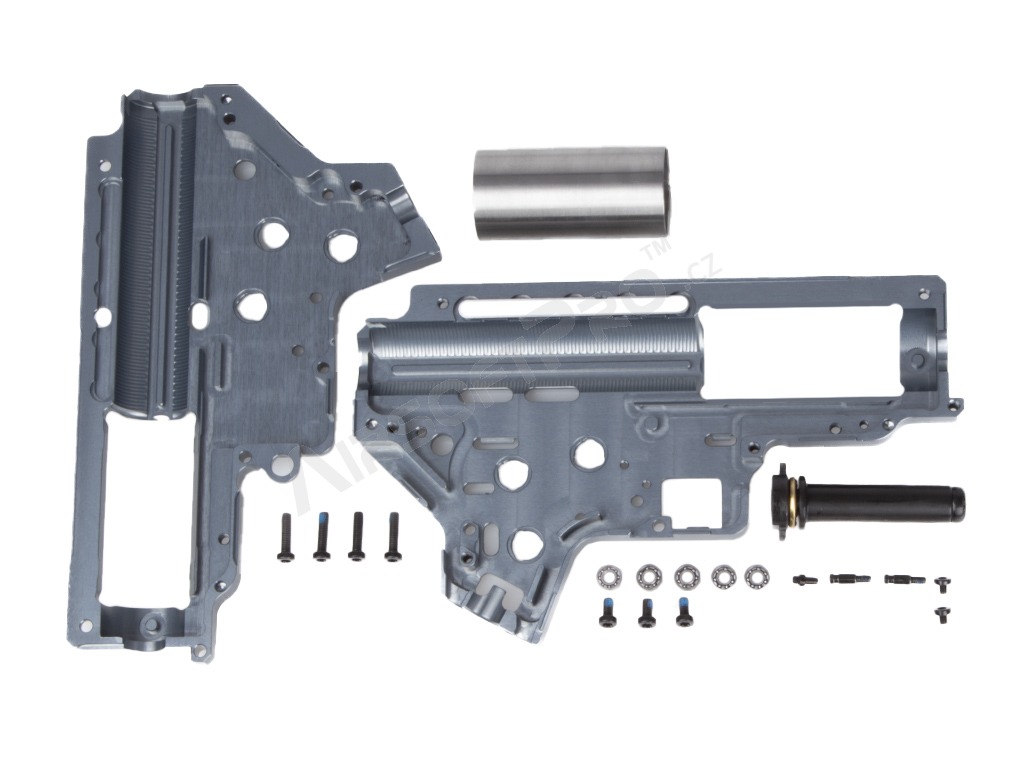

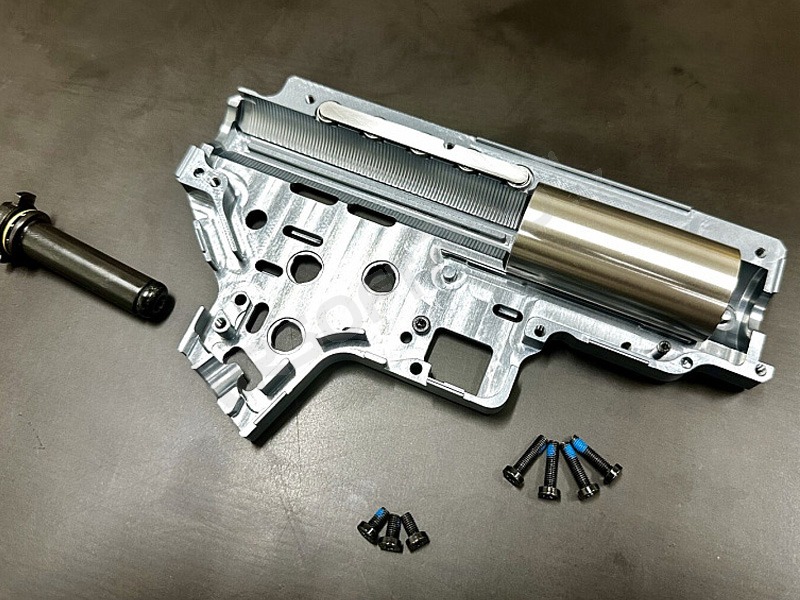

Balenie obsahuje

• CNC mechabox
• sadu skrutiek
• QSC vodič pružiny
• DSG valec
• horná ložisková lišta s ložiskami
